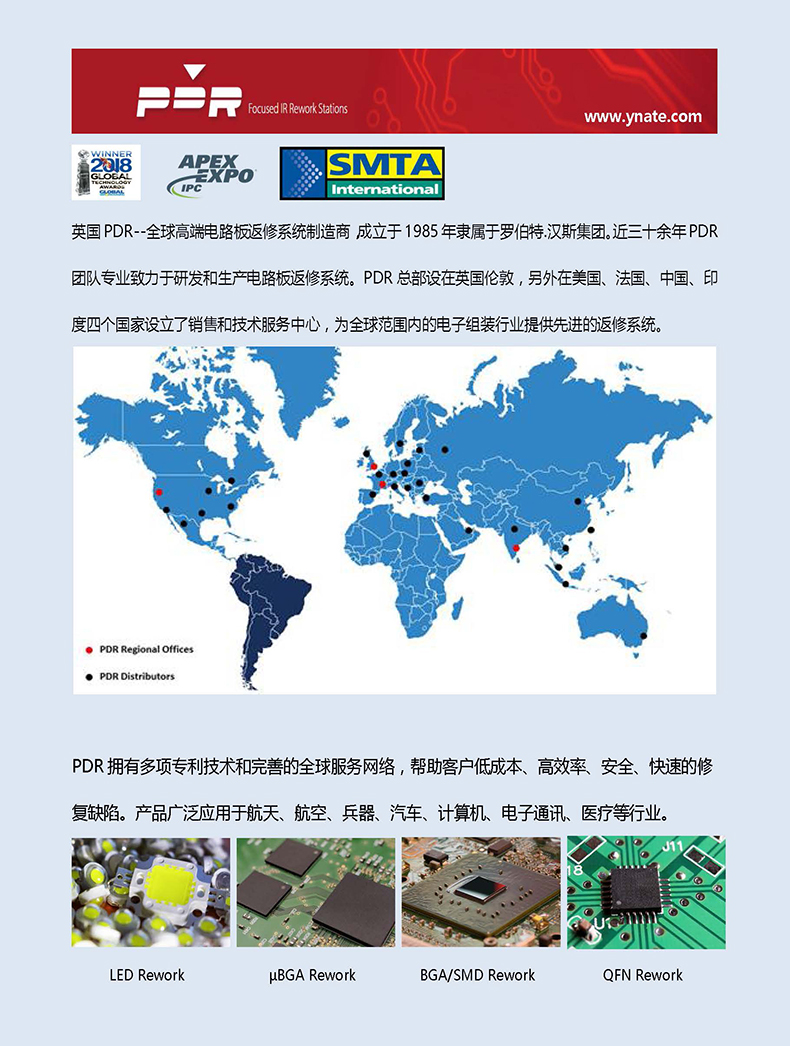

英國PDR----全球高端電路板返修系統制造商，成立于1985年隸屬于羅伯特.漢斯集團。近三十余年P(guān)DR團隊專業致力于研發和生產電路板返修系統。PDR總部設在英國倫敦，另外在美國、法國、中國、印度四個國家設立了銷售和技術服務中心，為全球范圍內的電子組裝行業提供先進的返修系統。適用范圍：有鉛/無鉛制程中 SMDs, BGAs,uBGAs, CSPs, QFNs,QFPs,PLCCs,SOLCs, Flipchips，PTH等元器件貼裝、焊接與精密返修。
我們很榮幸的向您推薦PDR IR-E6 Evolution XL終極返修系統，該機器擁有先進的紅外聚焦加熱技術，返修過程周圍元器件不受任何溫度影響。系統配備超大尺寸預熱平臺，讓大型和超大型電路板返修更簡單、高效。PDR獨創的非接觸式溫度實時監測裝置保證數據傳輸更快、更精準。專業的光學裂像對中系統，配合機器龍門式安裝結構貼片精度可達10微米。PDR Auto-profile自動控制分析軟件和簡單的圖形用戶界面，輕松編程便可自動生成曲線。系統安全、精準、靈活和易操作等諸多卓越的性能最大限度降低對操作員的依賴，確保返修過程的可靠性與一致性。

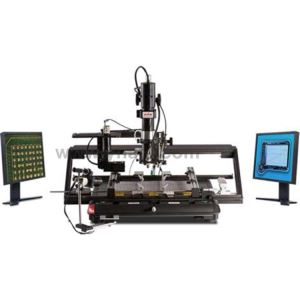

產品型號：PDR IR-E6 Evolution XL

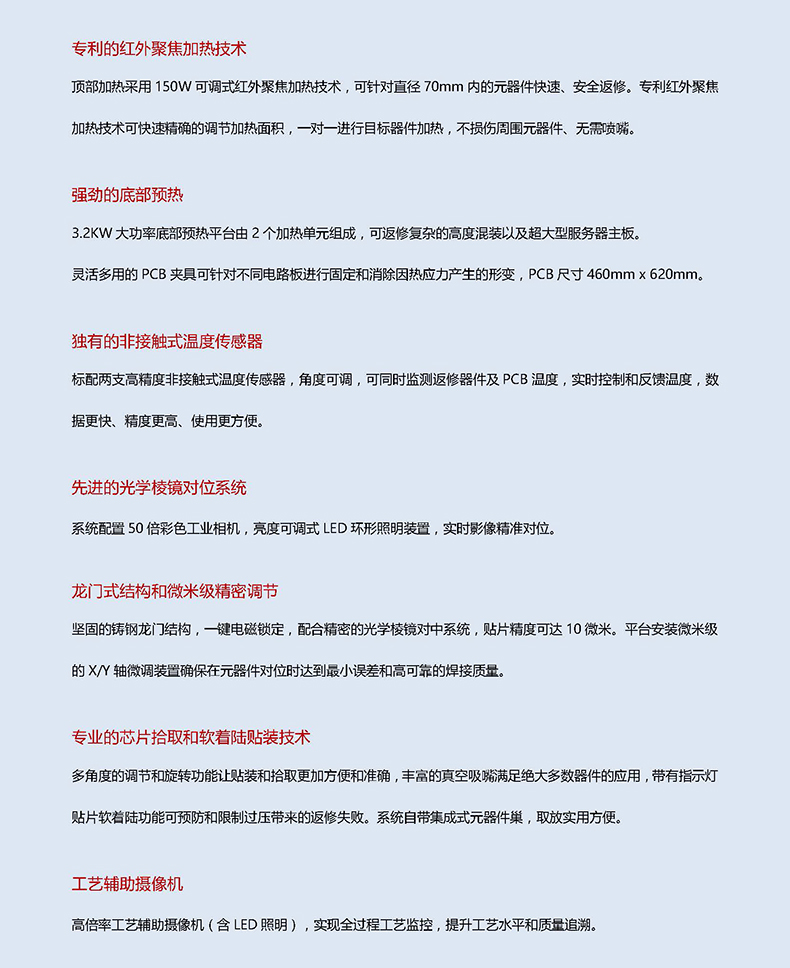

系統特點1.專利的紅外聚焦加熱技術
頂部加熱采用可調式紅外聚焦加熱技術、可針對4-70mm不同尺寸元器件快速、安全返修。專利的紅外聚焦技術精確元器件對位，不損傷周圍元器件、無需噴嘴。
2.超大PCB尺寸和強大的底部預熱
PCB尺寸460mm x 620mm，可返修大型和超大型服務器主板及不規則電路板。
總功率高達3200W的底部預熱，獨立可控的兩個加熱單元。輕松應對大尺寸電路板和散熱量較大的器件。
3.獨有的非接觸式溫度傳感器
標配角度可調的非接觸式K型紅外溫度傳感器，溫度實時采集，數據更快、更準確。

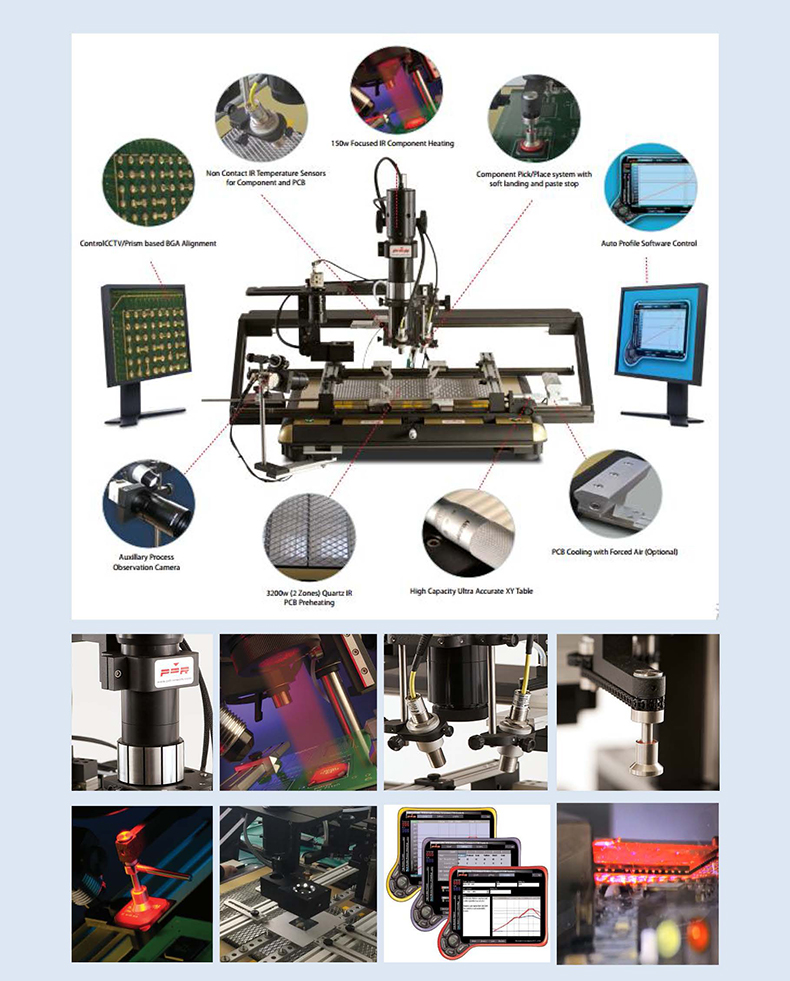

4.先進的對位及光學裂像系統
系統安裝高倍彩色相機配合高亮度LED照明裝置，進行高清的光學裂像，準確無誤的進行焊點及焊盤對位。
5.穩定的龍門式結構和微米級X、Y軸精密調節
堅固的龍門式結構設計，配合微米級的X、Y軸微調裝置確保在元器件對位時達到零誤差和可靠的焊接質量。
6.專業的芯片拾取和貼裝技術
最小可應用0201元器件的真空吸嘴，在精密的X/Y軸加旋轉方向調節下進行多角度貼裝和拾取元器件，集成式元器件放置架更方便和實用。

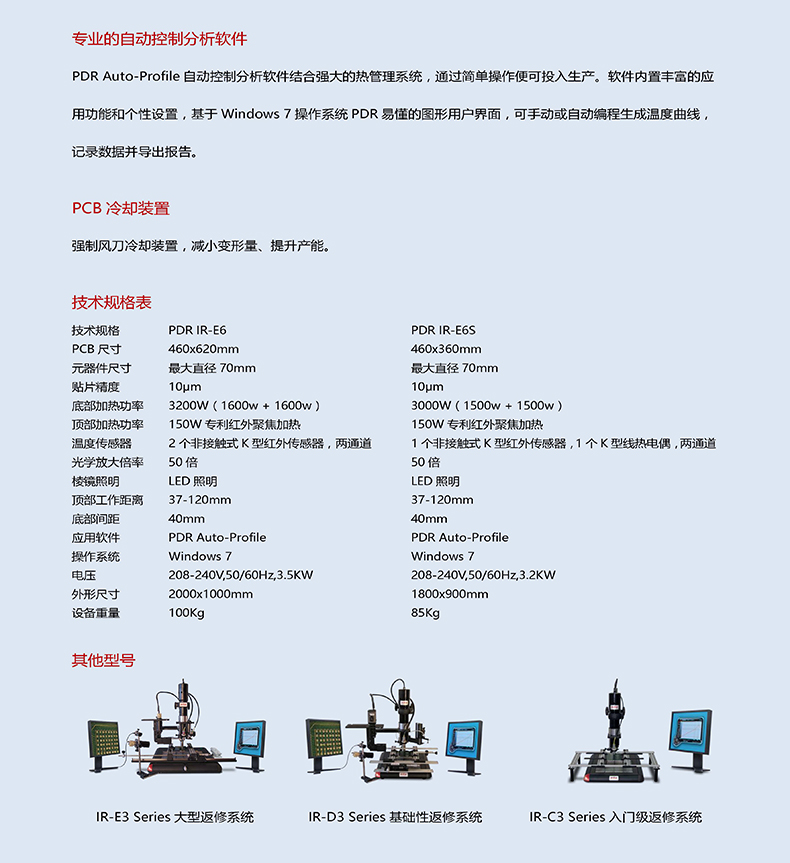

7.專業的自動控制分析軟件
PDR Auto-profile自動控制分析軟件結合熱管理系統和自動溫度分析軟件，通過簡單編程便可自動生成曲線，記錄數據并生成報告?；赪indows 7操作系統PDR易懂的圖形用戶界面，輕松的操作即可投入生產，最大限度降低對操作員的依賴。
8.工藝輔助攝像頭
可選的高倍率工藝輔助攝像頭（含LED照明），實現全過程工藝監控，提升工藝水平和質量追溯。
9.PCB冷卻裝置
可選的強制風刀冷卻裝置，減小變形量、提升產能。
