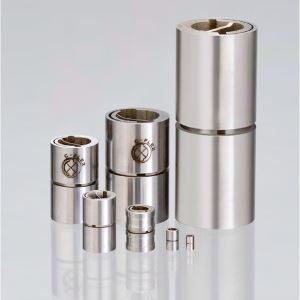

C-Flex柔性軸承 ，又叫扭力彈簧，撓性樞軸，十字軸承，彎曲軸承，具體有限旋轉角度的軸承，適用于有限角度范圍往復運動。

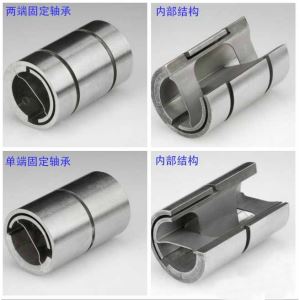

Single End Bearing									Double End Bearing
Dia.	Product Codes	TSR	Load (Lc)	Capacity (Lt)	Dia. +0	A	B		Dia.	Product Codes	TSR	Load	Capacity	Dia. +0	A	C	D
					-0.0005	± 0.003	min					(Lc)	(Lt)	-0.0005	± 0.003	min	min
1/8	A-10	0.0003	0.95	3.8	0.125	0.2	0.088		1/8	AD-10	0.0003	2.3	4.6	0.125	0.2	0.038	0.07
1/8	A-20	0.0018	8.9	12.7	0.125	0.2	0.088		1/8	AD-20	0.0018	17.5	25	0.125	0.2	0.038	0.07
1/8	A-30	0.0148	25.3	25.3	0.125	0.2	0.088		1/8	AD-30	0.0148	28	28	0.125	0.2	0.038	0.07
5/32	B-10	0.0004	1.4	5.6	0.1562	0.25	0.114		5/32	BD-10	0.0004	3.5	7	0.1562	0.25	0.05	0.1
5/32	B-20	0.0037	13.7	19.6	0.1562	0.25	0.114		5/32	BD-20	0.0037	28	40	0.1562	0.25	0.05	0.1
5/32	B-30	0.0296	39.3	39.3	0.1562	0.25	0.114		5/32	BD-30	0.0296	45	45	0.1562	0.25	0.05	0.1
3/16	C-10	0.0007	2	7.8	0.1875	0.3	0.136		3/16	CD-10	0.0007	5	10	0.1875	0.3	0.06	0.12
3/16	C-20	0.006	19.5	27.9	0.1875	0.3	0.136		3/16	CD-20	0.006	40	60	0.1875	0.3	0.06	0.12
3/16	C-30	0.0482	55.8	55.8	0.1875	0.3	0.136		3/16	CD-30	0.0482	63	63	0.1875	0.3	0.06	0.12
1/4	D-10	0.0018	3.6	14.2	0.25	0.4	0.184		1/4	DD-10	0.0018	9	18	0.25	0.4	0.083	0.165
1/4	D-20	0.0148	35	50	0.25	0.4	0.184		1/4	DD-20	0.0148	70	100	0.25	0.4	0.083	0.165
1/4	D-30	0.1185	100	100	0.25	0.4	0.184		1/4	DD-30	0.1185	115	115	0.25	0.4	0.083	0.165
5/16	E-10	0.0037	5.7	22.8	0.3125	0.5	0.232		5/16	ED-10	0.0037	14	28	0.3125	0.5	0.105	0.21
5/16	E-20	0.0296	55	78.6	0.3125	0.5	0.232		5/16	ED-20	0.0296	110	150	0.3125	0.5	0.105	0.21
5/16	E-30	0.2367	157.1	157.1	0.3125	0.5	0.232		5/16	ED-30	0.2367	175	175	0.3125	0.5	0.105	0.21
3/8	F-10	0.0065	8.4	33.6	0.375	0.6	0.279		3/8	FD-10	0.0065	20	40	0.375	0.6	0.128	0.255
3/8	F-20	0.0482	79.1	113	0.375	0.6	0.279		3/8	FD-20	0.0482	160	220	0.375	0.6	0.128	0.255
3/8	F-30	0.4002	226	226	0.375	0.6	0.279		3/8	FD-30	0.4002	250	250	0.375	0.6	0.128	0.255
1/2	G-10	0.0148	14.4	57.4	0.5	0.8	0.374		1/2	GD-10	0.0148	35	70	0.5	0.8	0.173	0.345
1/2	G-20	0.1185	140	200	0.5	0.8	0.374		1/2	GD-20	0.1185	280	380	0.5	0.8	0.173	0.345
1/2	G-30	0.9486	400	400	0.5	0.8	0.374		1/2	GD-30	0.9486	450	450	0.5	0.8	0.173	0.345
5/8	H-10	0.0296	23	92	0.625	1	0.469		5/8	HD-10	0.0296	55	110	0.625	1	0.21	0.43
5/8	H-20	0.2367	221.1	315.8	0.625	1	0.469		5/8	HD-20	0.2367	450	620	0.625	1	0.21	0.43
5/8	H-30	1.894	631.5	631.5	0.625	1	0.469		5/8	HD-30	1.894	700	700	0.625	1	0.21	0.43
3/4	I-10	0.0482	32.4	129.4	0.75	1.2	0.564		3/4	ID-10	0.0482	80	160	0.75	1.2	0.263	0.52
3/4	I-20	0.4002	317.2	453.1	0.75	1.2	0.564		3/4	ID-20	0.4002	630	900	0.75	1.2	0.263	0.52
3/4	I-30	3.261	906.1	906.1	0.75	1.2	0.564		3/4	ID-30	3.261	1000	1000	0.75	1.2	0.263	0.52
1	J-10	0.1185	59.2	236.6	1	1.6	0.764		1	JD-10	0.1185	140	280	1	1.6	0.363	0.72
1	J-20	0.9486	566.3	809	1	1.6	0.764		1	JD-20	0.9486	1100	1500	1	1.6	0.363	0.72
1	J-30	7.8023	1616	1616	1	1.6	0.764		1	JD-30	7.8023	1800	1800	1	1.6	0.363	0.72

外形尺寸單位為：英寸inch

載荷Load(Lc)和Capacity(Lt)單位為：磅pounds

TSR=Torsional Spring Rate=扭轉剛度 單位=磅*英寸/度=lb*in/deg=6.474Nm/rad=0.113Nm/°

例如：

需要多大扭矩來使G-20軸承旋轉5度

查上表得：G-20 TSR=0.1185 pounds*inch/degree

TSR=TORQUE/ANGLE

TORQUE=TSR * ANGLE=0.1185*5=0.5925 pounds*inch=0.0669Nm.

如有需要計算軸承在帶載荷下的軸向剛度，中心軸漂移，請聯系我們，我們的技術人員會很耐心的協作你~

-Flex柔性軸承 ，又叫扭力彈簧，撓性樞軸，十字軸承，彎曲軸承，具體有限旋轉角度的軸承，適用于有限角度范圍往復運動。

其旋轉角度有三個系列：+/-3.75度（30系列），+/-7.5度（20系列）和+/-15度（10系列）。

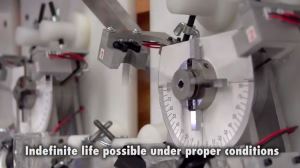

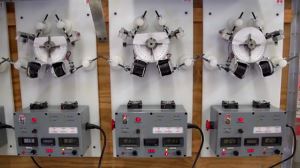

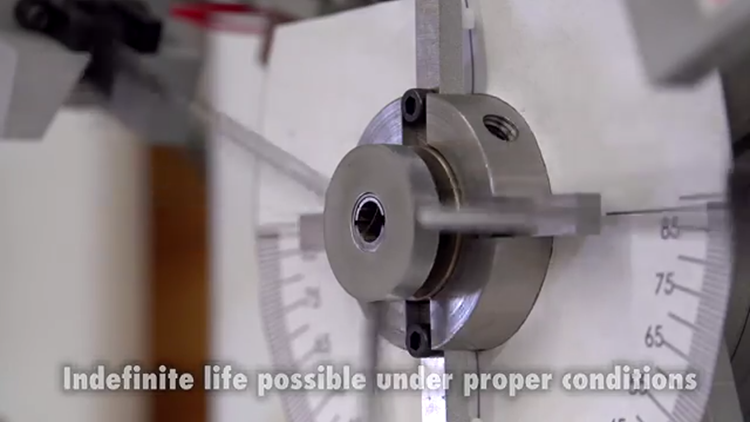

具有無摩擦，無背隙，無限壽命，無需滑潤，無需維護等特點，適用于真空環境。

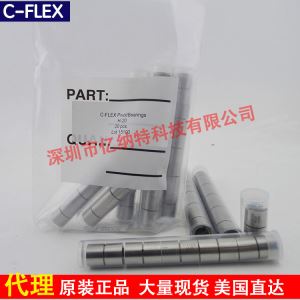

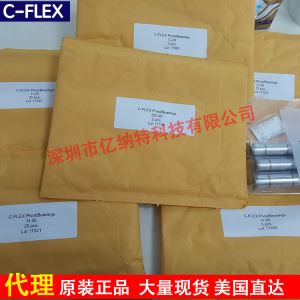

我們公司為C-Flex軸承在國內的唯一正規代理；

提供技術技術及售后服務；

提供軸承選型指導，軸承夾具設計。
